如何测试二极管?使用模拟数字万用表(DMM)

在本教程中，我们将学习如何测试二极管。二极管是电子电路中用于保护、整流、开关和许多其他应用的基本和重要元件之一。在发生故障的情况下，它们是第一个被损坏的组件之一，因此，有必要知道如何检查二极管是否正常工作。

简介

如果你开始发展自己的bob多特蒙德官方下载电子产品项目或者如果你想排除任何电子电路或项目的故障，那么你必须有一个健全的知识基本电子元件还有他们的工作。你不需要了解它的结构和内部工作，但至少要了解一些关于组件如何工作的基本知识，如何测试组件以及查看组件是否正常工作。

了解更多关于的基础知识半导体二极管．

了解如何测试一个组件并评估它是好是坏是一个非常好的电子电路故障排除技能。

为了避免得到不期望的结果，建议在将组件组装到电路(PCB)之前测试所有基本组件，如电阻，二极管，LED等，以确保其正常工作或操作。在最坏的情况下，如果我们在组装前不执行任何测试，如果输出不符合预期，那么就很难确定问题的根源，我们必须测试所有的组件(这在组装后非常困难)。

让我们在本教程中专注于测试二极管。如前所述，二极管是电子电路中的重要组成部分之一，特别是在电源(还有许多其他的)中二极管的应用）.

如何测试二极管?

二极管是一个两端半导体器件，允许电流只在一个方向流动。这些被发现在不同的应用，如整流器，夹具，剪刀等。

当二极管的阳极端相对于阴极端为正时，二极管称为正向偏压。硅二极管的正向偏置二极管电压降通常为0.7V。这是最小的电位差之间的阳极和阴极二极管成为正向偏压。

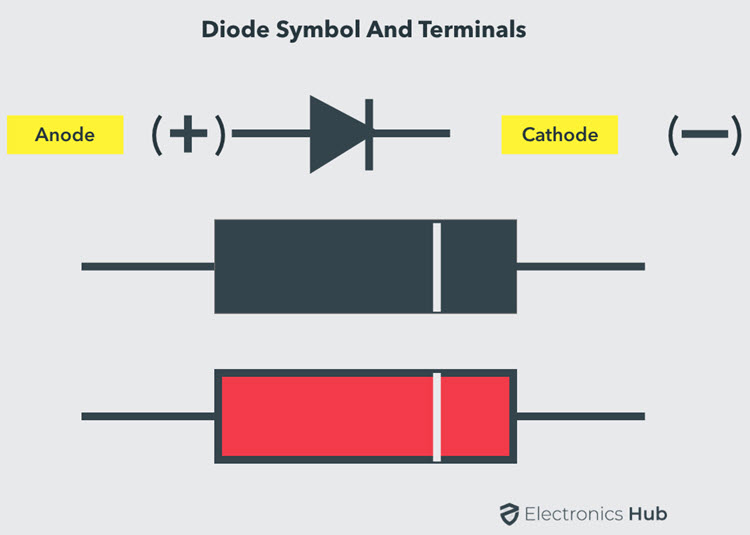

在测试二极管之前，我们必须首先识别二极管的端子，即它的阳极和阴极。大多数PN结二极管有一个白色带在它的主体和终端附近的白色带是阴极。剩下的是阳极。通孔二极管和表面安装二极管都有这个标记。

一些二极管可能有不同的色带(例如，一些稳压二极管在它的红色/橙色主体上有一个黑色标记)，但靠近这个彩色标记的端子几乎总是阴极。

二极管的测试可以以不同的方式进行，但是在这里我们给出了二极管的一些基本测试程序。

注意:以下所述测试程序仅适用于普通PN二极管。

注意:如果要测试的二极管已经在电路中(在PCB上)，那么您可以通过仅拆除/解焊二极管的一个引线来执行以下提到的测试。bob娱乐官方下载

如何使用数字万用表测试二极管?

使用数字万用表(DMM)进行二极管测试可以以两种方式进行，因为在DMM中有两种模式可用来检查二极管。这些模式是:

• 二极管模式
• 欧姆计模式(或电阻模式)

二极管测试模式是测试二极管的最佳方式，因为它依赖于二极管的特性。在这种方法中，将二极管置于正向偏置中，测量二极管上的压降，使用万用表．一个正常工作的二极管将允许电流正向偏置流动，并且必须有压降。

在二极管的电阻模式测试中，测量了二极管的正向偏置电阻和反向偏置电阻。对于一个好的二极管，正向偏置电阻应该是几百欧姆到几千欧姆，反向偏置电阻应该很高(通常在万用表中表示为OL -开环)。

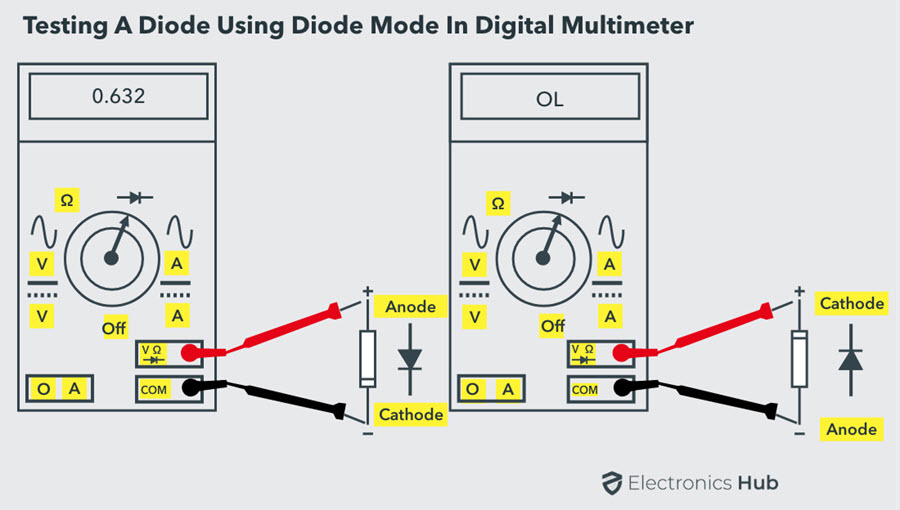

二极管模式测试程序

• 识别二极管的阳极和阴极端子。
• 将数字万用表(DMM)的中心旋钮旋转到二极管符号指示的位置，使其处于二极管检查模式。在这种模式下，万用表能够在测试引线之间提供大约2mA的电流。
• 将万用表的红色探针连接到阳极，黑色探针连接到阴极。这意味着二极管是正向偏压的。
• 观察万用表显示的读数。如果显示的电压值在0.6到0.7之间(对于硅二极管)，那么二极管是健康和完美的。对于锗二极管，这个值在0.25到0.3之间。
• 现在，反转仪表的终端，即，连接红色探针阴极和黑色阳极。这是二极管的反向偏置条件，没有电流流过它。因此，如果二极管是健康的，仪表应该读取OL或1(这相当于开路)。

如果仪表显示的值与上述两个条件无关，那么二极管是有缺陷的。二极管中的缺陷可以是开的，也可以是短的。

打开二极管意味着二极管在反向和正向偏置条件下都表现为打开开关。因此，在任何偏置条件下都没有电流流过二极管。因此，仪表将显示OL(或1)在反向和正向偏压条件下。

短路二极管意味着二极管表现为一个闭合开关，因此电流流过它而不受偏置影响，二极管上的压降将在0V到0.4V之间。因此，万用表将显示零电压值，但在某些情况下，它将显示一个非常小的电压作为压降通过二极管。

欧姆计(电阻)模式测试程序

与二极管测试方法类似，电阻模式也是一种检查二极管是否良好、短路或打开的简单方法。

• 识别二极管的端子，即阳极和阴极。
• 保持DMM (Digital multimeter)处于电阻或电阻状态欧姆计模式通过旋转中心旋钮或选择器到欧姆符号或电阻器值指示的地方。将选择器保持在低电阻(可能是1K欧姆)模式下进行正向偏置，保持在高电阻模式(100K欧姆)下进行反向偏置测试。

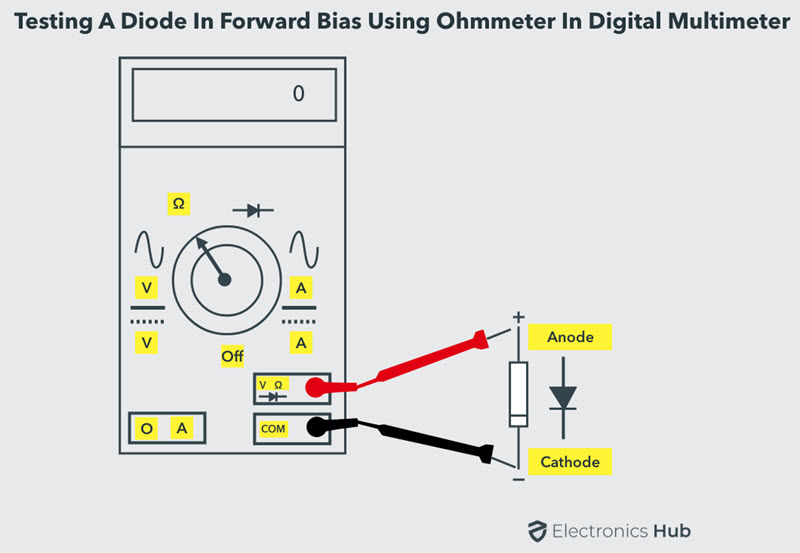

• 将红色探针连接到阳极，黑色探针连接到阴极。这意味着二极管是正向偏压的。当二极管正向偏置时，二极管的电阻很小。

如果仪表显示一个中等低的值在仪表显示，即几十欧姆，那么二极管是不好的。但如果电阻读数是几百欧姆到几千克欧姆，那么二极管是良好的，工作正常。

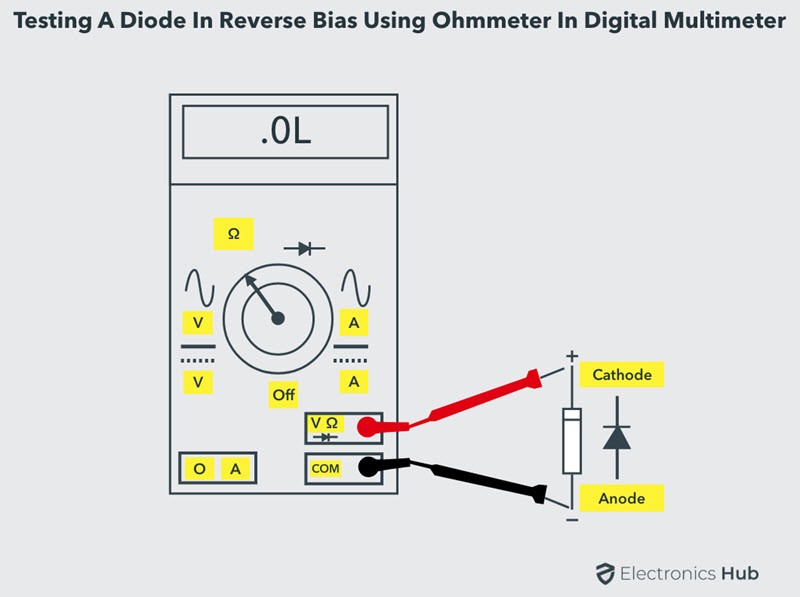

• 现在反转万用表的端子，使阳极连接到黑色探针，阴极连接到红色探针。所以二极管是反向偏压的。
• 如果仪表显示一个非常高的电阻值或OL仪表显示，那么二极管是良好的，功能正常。由于在反向偏压条件下二极管提供了非常高的电阻。

从上面可以清楚地看出，为了二极管的正常工作，DMM应该在正偏条件下读取一些低电阻，而在反偏条件下读取一个非常高的电阻或OL。

如果仪表显示在正向和反向偏置条件下都有非常高的电阻或OL，则称二极管是打开的。另一方面，如果仪表在两个方向上读到一个非常低的电阻，那么二极管就被称为短路。

如何使用模拟万用表测试二极管?

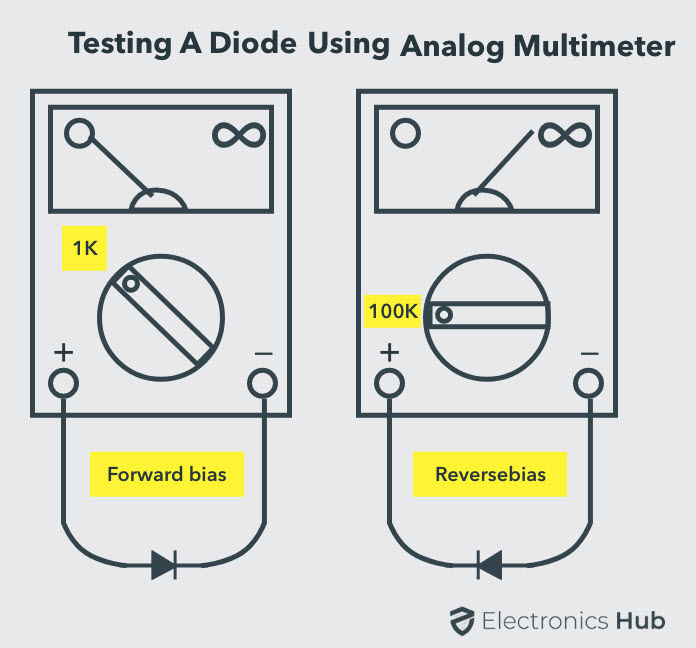

大多数模拟万用表通常没有专用的二极管测试模式。因此，我们将在模拟万用表中使用电阻模式，这类似于使用DMM欧姆表模式测试二极管。

• 将万用表选择开关保持在低阻值
• 在正偏状态下连接二极管，将正极连接到阳极，负极连接到阴极。
• 如果仪表显示低阻值，则表示二极管是健康的。
• 现在把选择器放在高电阻位置，通过将正极连接到阴极，负极连接到阳极，将仪表的端子反向连接。在这种情况下，二极管被称为反向偏置。
• 如果仪表显示OL或一个非常高的电阻，那么它指的是二极管的完美状态。
• 如果仪表不能显示上述读数，则二极管被认为是有缺陷或坏的。

这是关于简单的PN二极管测试使用数字和模拟万用表．这些测试程序可能并不适用于所有类型的二极管。那么，现在让我们看看如何测试an领导和齐纳二极管。

如何测试LED(发光二极管)?

如上所述，在测试任何二极管之前，我们必须知道它的引脚(端子)。LED的端子可以通过引线的长度来识别。长一点的是阳极，短一点的是阴极。另外，另一种方法是使用表面结构，其中一个平面表示阴极，另一个是阳极。

现在让我们看看如何使用数字万用表测试LED。

• 识别LED的阳极和阴极端子。
• 将万用表选择器/旋钮置于二极管模式。
• 将仪表的探头连接到LED上，使其具有正向偏置。
• 如果LED工作正常，那么它会发光，否则LED是有缺陷的。
• 反向偏置测试不可能与LED，因为它不能在反向偏置条件下工作。

如何测试齐纳二极管?

与测试普通二极管相比，测试齐纳二极管需要一些额外的电路。因为，齐纳二极管在反向偏置条件下导电，只有当施加的反向电压大于齐纳击穿电压时才导电。

• 识别齐纳二极管的阳极和阴极端子，其识别过程类似于正常的PN二极管(使用标记)。

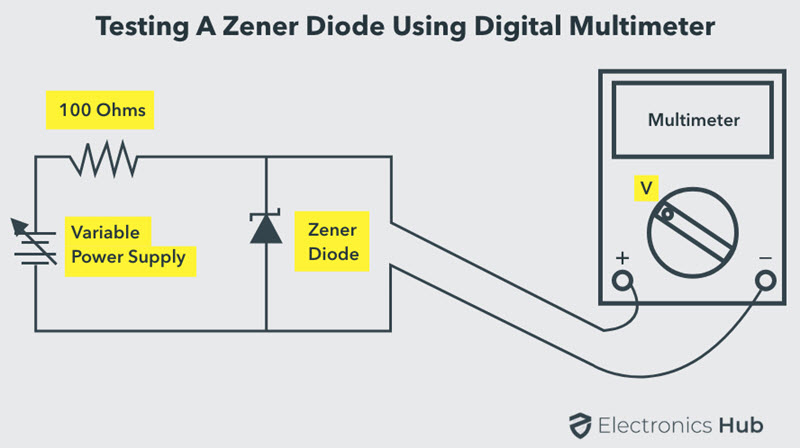

• 如图所示连接测试电路。
• 将万用表旋钮置于电压模式。
• 如图所示，连接仪表探头横跨齐纳二极管。
• 逐渐增加二极管的输入电源，观察仪表显示上的电压。仪表上的读数必须这样，当我们增加可变电源时，仪表输出应该增加，直到二极管击穿电压。超过这一点，仪表应显示恒定的电压值，而不考虑输入变量供应的任何增加。如果是这样，那么齐纳二极管是健康的，否则有缺陷。

假设，如果我们通过电阻从电池施加12V到齐纳二极管(击穿电压为6V)，那么万用表必须显示一个大约等于6V的读数，如果齐纳二极管是健康的。

结论

关于如何测试二极管的完整初学者指南。学习如何识别二极管的端子，用数字万用表(DMM)，模拟万用表测试二极管，测试led和齐纳二极管。
