人字拖在数字电子学的许多领域都有应用。bob多特蒙德官方下载触发器是顺序电路的主要组成部分。特别是，边缘触发触发器是非常机智的设备，可用于广泛的应用，如存储二进制数据，计数器，将二进制数据从一个位置传输到另一个位置等。人字拖最常见的一些应用是

• 计数器
• 寄存器
• 分频电路
• 数据传输

所有这些应用程序都利用触发器的时钟操作。几乎所有的电路都属于顺序电路的范畴。

(adsense1)

计数器

计数器广泛应用于数字电子和数字系统中。bob多特蒙德官方下载它们用于统计在特定时间间隔内发生的事件的数量。大多数情况下，计数器用于计算在特定时间内进入电路输入端的脉冲数。

在数字电子学术语中，计数器是产生特定计数序列的顺序电路。bob多特蒙德官方下载它是一种用来计数时钟信号的电子设备。由于计数器需要记住数字电路过去的状态，因此具有存储器，因此在结构上由触发器组成。

计数器分为两种类型。

• 异步计数器
• 同步计数器

异步计数器

异步计数器也被称为波纹计数器。异步计数器通过将互补触发器连接在一起形成，即第一个触发器连接到时钟脉冲输入，其余触发器连接到前一个触发器的输出。
我们可以通过使用JK人字拖并将它们的输入连接在一起来创建互补的人字拖。

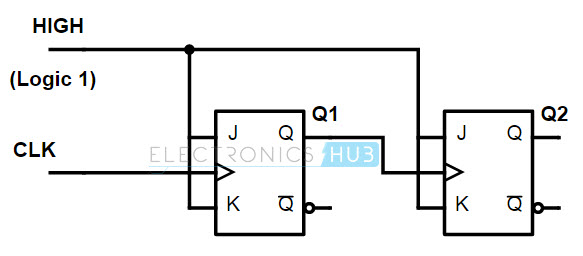

在这里，时钟输入只连接了第一阶段。第二阶段是由第一阶段的输出触发的，因为触发器的传播延迟。输入时钟脉冲和Q1输出的跃迁永远不会同时发生。这被称为“计数器的异步操作”。计数器的输出将切换到时钟脉冲的正边，因为两个输入都绑定到HIGH(逻辑1)。

通过将下一个触发器的输入连接到附加的输出(Q ' 1)，也可以创建一个纹波下降计数器。它将从最大计数到零，即它作为一个向下计数器。

(adsense2)

下面将解释计数器的另一个示例。

模- n -计数器

Modulo - n计数器在达到指定的数字后重置(在' n '之后)。重置发生的数字由NAND门给出。通过使用NAND门，将普通纹波计数器修改为模n计数器。当NAND门输出低时，触发器将复位，计数器输出也是如此。

如果我们考虑一个模5计数器，计数器应该在达到101状态时重置。NAND门的输入应连接到FF 1和FF 3的输出，即Q1和Q3。当这两个级的输出都达到1时，NAND门的输出为0，这将重置计数器。

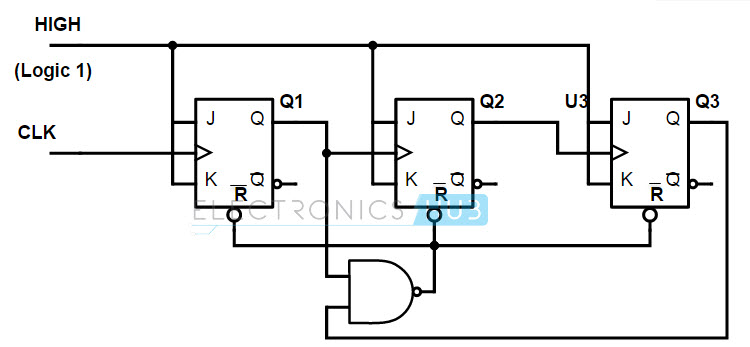

模- 5计数器的逻辑图如下所示。

回到顶部

同步计数器

在同步计数器中，所有触发器都连接到相同的时钟信号，并且所有触发器将同时触发。这些也被称为“同步计数器”。

例如:2位同步计数器。

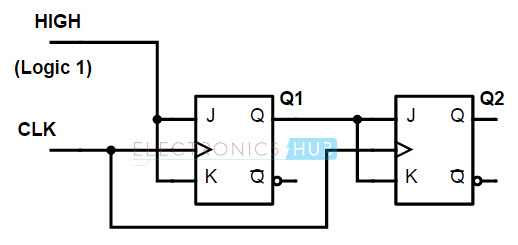

2位同步计数器

在这个计数器中，两个触发器都连接到相同的时钟脉冲。第一个触发器的输出作为下一个触发器的输入。

最初，触发器被假定处于重置状态，因为它们的输出为0，即Q1 = 0和Q2 = 0。当我们应用第一个时钟脉冲时，第一个触发器(FF 1)将切换，因为触发器FF 1的两个输入都是高电平(逻辑1)。对于第二个时钟脉冲，两个触发器都将切换，因为触发器FF 1和FF 2的输入都是高电平。如果我们应用第三个时钟脉冲，只有第一个触发器FF 1会切换，因为触发器FF 2的输入是0。

在3位同步计数器的情况下，第三个触发器的输入连接到一个由第一个和第二个触发器(Q1和Q2)的输出馈电的与门，即第三个触发器的输入连接到产品Q1Q2。类似地，在4位同步计数器的情况下，第四个触发器的输入应该绑定到产品Q1Q2Q3。

我们使用的计数器还有很多类型，比如

• 环形计数器
• BCD计数器
• 十进制计数器
• 向上/向下计数器
• 频率计数器

计数器的应用

计数器用于数字时钟，频率计数器，二进制计数器等。

回到顶部

寄存器

触发器可以存储单个位数据，即1或0。寄存器用于存储多位数据。所以人字拖是用来设计寄存器的。根据数字电子学，寄存器是一种用来存储信息的bob多特蒙德官方下载设备。由于允许单个触发器存储1位数据，因此按顺序连接n个触发器以存储n位数据。例如，如果一台计算机要存储16位数据，那么它需要一组16位触发器。根据需要，寄存器的输入和输出可以是串行的或并行的。由寄存器存储的一系列数据位称为“字节”或“字”。

当许多触发器串联在一起时，这种排列称为寄存器。所存储的信息可以在寄存器内传输;这些被称为“移位寄存器”。
异步和同步寄存器:
移位寄存器由触发器组成，它们的操作取决于触发器的状态。
根据异步触发而工作的寄存器称为“异步移位寄存器”。

类似地，移位寄存器只有在被时钟脉冲触发时才会改变其状态，称为“同步移位寄存器”。

移位寄存器有几种类型

• 左移位寄存器。
• 右移寄存器。
• 移位寄存器。
• 双向移位寄存器。
• 通用移位寄存器

回到顶部

分频

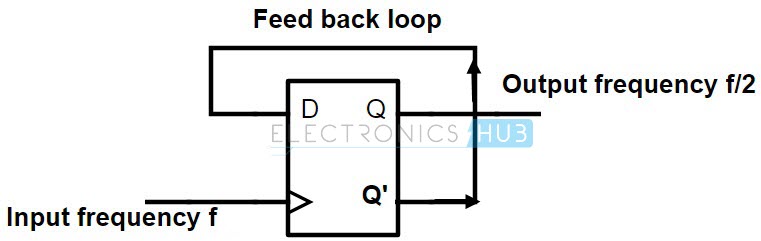

顾名思义，分频电路用于产生恰好是输入频率的一半的数字信号输出。异步计数器的设计一般采用分频电路。

将输出频率分为或降低到其输入信号频率的一半的过程称为“分频”。

这意味着如果我们处理一个频率为160k Hz的输入信号，那么分频电路将提供80k Hz的输出。

回到顶部

数据传输

“数据传输”是将数据从一个寄存器传输到另一个寄存器的过程。

一般来说，移位寄存器执行这种类型的操作。使用人字拖传输数据有两种方式。他们是

• 串行数据传输。
• 并行数据传输
