带应急灯的流动电话电池充电器

一个非常简单的“可变电源和充电器这里正在解释。它不仅在停电的时候非常有用，而且还可以用作主电源。在您的工作台上，您可以使用该电路来检查或测试您的电子项目。手机电池可以在这些电路的帮助下充电。这个电路可用作应急灯。

(adsense1)

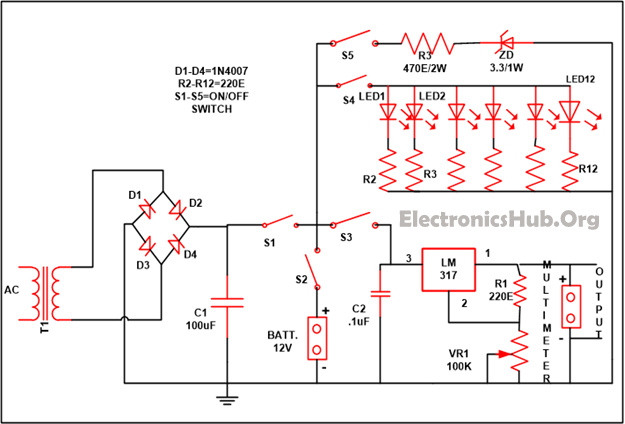

手机电池充电器电路图：

电路元件：

• Lm317 - 1
• 电阻器
• R1 (220e) - 1
• R2-r12 (220e) - 11
• R13 (470 e)
• Vr1 (100k) - 1
• C1 (100uF) - 1
• C2(。1uF) - 1
• D1-d4 (1n4007) - 4
• S1-S5(开/关)- 5
• Led1-led12 - 12
• 变压器- 1
• 电池- 1节
• 齐纳二极管(3.3)- 1

(adsense2)

组件的描述:

1. LM317:这是一个可变电压供应商。这是一个有三个终端的设备。工作电压范围为1.25 V至37 V，电流为1.5安培。
2. 电阻器任何电路中的电流流动都是由电阻控制的。它基本上是一个被动装置。有两种类型的电阻可用，即
   1. 固定电阻-其阻值是固定的
   2. 可变电阻器-其阻值可以变化
3. 电容器-用来储存电荷。它也是一种被动设备，在市场上有两种类型，即。
   1. 极化电容-具有极性的电容器，即有+和-端子，如电解电容器
   2. 无极电容-无极性电容器，如陶瓷电容器和纸质电容器。
4. 二极管-主要用于允许电流单向流动。这是一个有两个终端的无源设备。
5. 开关开关的字面意思是“状态转换”。在电气逻辑中，ON和OFF是两个条件，开关辅助将电机的状态从ON改变为OFF或反向。坚定地说，它不会打开或关闭机器;它只是创造或打破联系。
6. 领导(发光二极管)-它是一种半导体器件，在输出时产生不同的光束源。当它们在p-n结的正向状态下电偏压时，它会发出窄光谱的光。LED在市场上很容易找到各种颜色，如红色、黄色、绿色和更多的白色、橙色等。
7. 变压器变压器是一种用来将电流从一个电路转换到另一个电路的装置。在转换过程中，交流信号的特性发生了变化。例如，低电压交流电可以改为高电压交流电，反之亦然。变压器的工作是基于电流流过导体时在导体周围形成的磁场。这个原理被称为电磁感应。变压器是由两个线圈绕着一个铁芯组成的。
8. 电池-电池主要是一组一个或多个电化学电池，其中已经储存的化学能被转化为电能。从伏特时代起，运作的原则就没有改变过。电池中的每个电池都由两部分电池组成，它们通过电解溶液串联在一起。而电池的1/3是由称为阳极和阴极的两个房子组成，阳极的正离子从电解质漫游到阴极。
9. 齐纳二极管-该二极管工作在反向偏置状态，并开始导电时，电压达到断点。如果你想获得稳定的电压，那么你所需要的就是在它上面耦合一个电阻，这样电流就可以控制了。

手机电池充电器电路工作原理:

根据您的需要，您可以通过翻转电路中不同数量的开关(从S3, S4和S5)来获得电路的输出。如果你需要可变电源作为您的输出比设置开关S3进入“on”状态。该电路采用LM317可变电压调节器提供可变功率。LM317基本上是正稳压器有三个端子。LM317提供的输出电压范围为1.2 V ~ 37V。通过调节电路中提供的可变电阻，在万用表输出的帮助下，可以实现不同范围的电压，并可以设置所需的电压。电源范围可从1.5V到12V。

相关文章:USB手机充电器电路图

只要拨动电路中提供的S5开关，锂离子电池就可以充电，锂离子电池通常用在手机上，辅助您的移动连接器。而电路中的充电电流是通过电阻R13来控制的。如果你想使用应急灯，请转到开关S5。如果你想放大光的强度，可以在电路中使用反射器。

S1和S2是两个开关你可以直接用交流电源给你的电路供电，或者你可以借助任何电池。如果你想使用交流电源，请切换到开关S1，而如果你想从电池供电，请切换到开关S2。在交流电源的地方，可以使用太阳能电池板，储存电荷，你可以带可充电电池，这不仅会节省电费，而且在停电的状态下也会帮助你很多。
