家用电器射频遥控电路

在这个项目中，我将向您展示如何设计一个家用电器的射频遥控电路。使用该电路，您可以在射频遥控器的帮助下控制简单的家用电器。

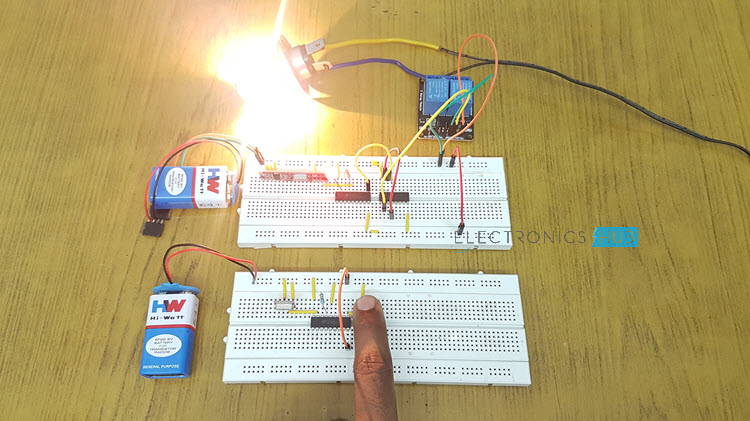

家用电器射频遥控电路

简介

我们已经在之前的文章中了解到如何设计家用电器红外遥控器．但是，你有没有试过在没有微控制器的情况下设计无线通信电路?本文将向您介绍如何使用射频技术无线控制家用电器。

(adsense1)

这是…的清单家庭自动化项目使用不同的技术。

这里我们使用RF434 MHz模块来制作无线遥控器。使用这个遥控器，我们可以控制100米范围内的电器。本工程分为发射机段和接收机段两部分。发射机部分采用HT12E编码器，接收机部分采用HT12D解码器。

射频遥控电路原理

当我们按下遥控器上的任何一个键时，发射器部分就会产生相应的射频信号，这个信号被接收器部分接收，因此它就会切换相应的设备。

该系统采用四通道编码器/解码器对。发射器部分的输入信号来自四个开关，接收器部分的输出信号由每个开关对应的四个LED指示。

射频平行对平行
射频通信

这里，编码器HT12E用于将并行数据转换为串行数据。该数据通过射频串行传输到接收点。

射频接收机串行接收数据，然后交给HT12D解码器将其转换为并行。4个led表示接收到的数据。

(adsense2)

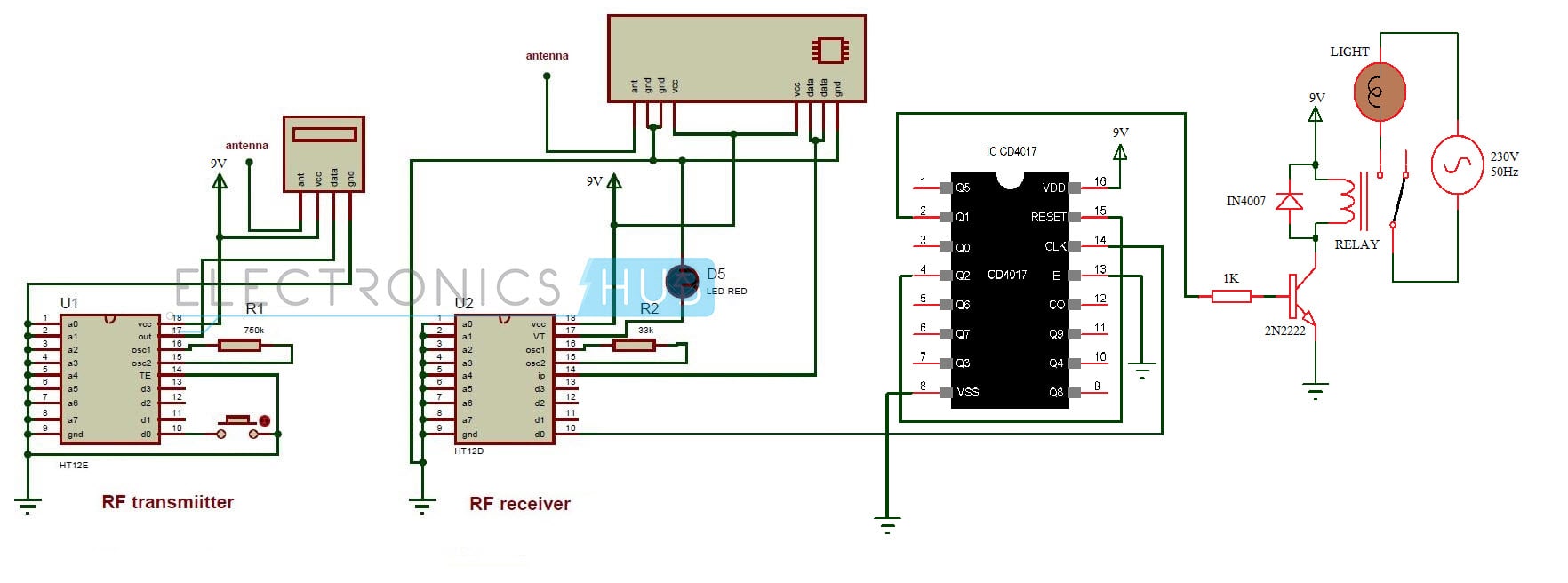

电路图家用电器射频遥控不使用微控制器

家用电器射频遥控电路电路图

电路元件

  • HT12E编码器IC
  • HT12D解码器IC
  • 射频434 MHz发射机和接收机
  • 电阻- 33KΩ， 750KΩ， 1KΩ，
  • 继电器模块
  • 灯
  • 连接电线
  • 电路试验板

也要了解FM远程编码器/解码器电路如何为家用电器工作。

电路设计

HT12E编码器

该编码器IC集成了2^12系列编码器。该集成电路主要用于射频和红外电路的接口。该IC将12位并行转换为串行。这12位被分为4个数据位和8个地址位。

该IC有发射机使能引脚。当在这个引脚上接收到触发信号时，地址和数据位一起传输。HT12E在接收到enable后开始一个4字的传输周期。传输循环重复，直到发射机使能保持低。

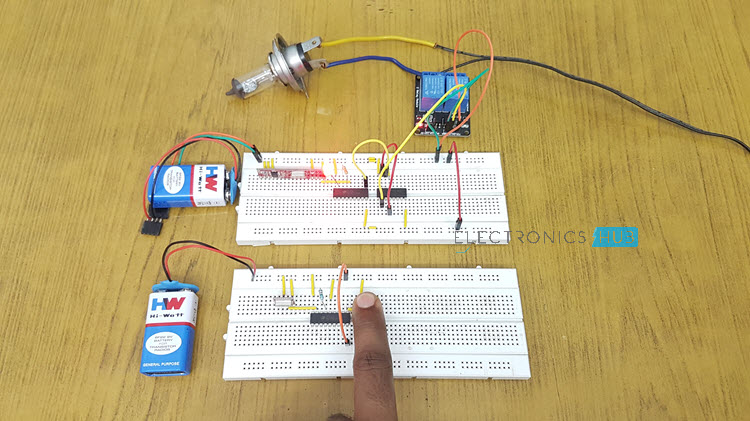

家用电器射频遥控电路

HT12D译码器

该解码器IC将串行输入数据转换为并行数据。该IC通过高电平VT(有效传输)引脚指示有效传输。

HT12D能够解码12位数据(8位地址位和4位数据位)。在接收到新数据之前，输出数据保持不变。

它主要用于射频和红外电路。这些解码器主要用于防盗报警、车门报警、安防系统等远程控制应用。

所选的用于通信的编码器和解码器应具有相同数量的地址和数据位。

射频模块(434MHz)

这个模块在无线电频率下工作。无线电频率范围为30千赫至300千兆赫。在该系统中，射频模块采用ASK (Amplitude Shift Keying)调制。

通过射频传输比红外传输更好，因为与红外相比，射频信号可以传播更远的距离。红外大多支持视距模式，即使有障碍物，射频信号也可以传播。射频传输比红外传输更可靠、更强。

所选的射频发射机和接收机应具有相同的频率。这些模块的传输速度为1Kbps到10Kbps。

射频模块引脚图
射频模块引脚图

如何操作这个射频遥控电路?

  1. 如图所示连接电路。
  2. 将9V电源应用于发射机和接收机部分。
  3. 按发射机段按钮;你可以观察到，灯连接到继电器在接收部分将打开。
  4. 现在断开发射机和接收机的电源。

注意:缺省情况下，发送数据为HIGH，按下按钮后，发送数据为LOW。由于这里使用的继电器模块是Active LOW继电器，正常情况下，灯保持OFF状态(接收到HIGH信号)，当按下按钮时，灯亮(接收到LOW信号，继电器被激活)。

射频遥控电路的优点

  1. 与红外相比，适用于更远的距离。
  2. 即使发射机和接收机之间有障碍物，射频信号也可以传播。

射频遥控电路应用程序

  • 用于防盗报警器、车门报警器、呼叫铃、安防系统等远程控制应用。

电路的局限性

  • 交流的方式是复杂的。
  • 最好使用基于微控制器的系统

相关文章:

36的反应

  2. 你好,
    我用434mhz射频模块和ht12e和ht12d ic做了一个几乎相同的电路。
    我一直保持线性o/p引脚的接收机开放。而且我还没有连接天线。其他一切都和这里一样。但我的电路连几厘米的距离都不能工作!请帮帮我!!

    回复

  4. 我正在做4通道射频项目。
    . .我现在正在使用proteus 8，在组件列表中没有找到射频模块组件!如何将RF模块RX和TX加载到proteus的原理图上?我找遍了整个图书馆，都没找到那个组件怎么办??我需要更新库吗??或者创建我自己的组件??我怎么能得到RX和TX 433.9 mhz模块到我的原理图。
    请回复…我已经找了一个星期了。请帮助……
    任何帮助都是非常感激的。
    谢谢你！

    回复

    1. 您可以在Proteus中创建组件，并在电路图中显示它们。但是你不能用这些组件在模拟视频中显示这个项目电路的工作。你只能实际地做这个项目。

      回复

  5. 在我的应用中，一个直流电机使用，目前只有开关推荐工作。
    但是在扩展中，我需要实现关于电机速度的平均值，如果发射机端我给出模拟电压(0v到10v)，而接收端必须在电机输入时分别改变电压(0v到10v)。

    所以我想用这个射频模块在这个电路中扩展这个功能。

    我在寻找最好的帮助。
    谢谢你! !

    回复

  6. 嗨，这是一个不错的博客。
    我正在尝试做一个广播设置，这将用于家庭自动化控制不同的灯，让我们说。由于他们可能在不同的地方，我打算使用不同的接收器。将有一个由微控制器控制的发射机。你能解释一下这个设置是否可行吗??

    问候,
    卡蒂克C S

    回复

  10. 先生,
    我已经完成了这个项目，它运行得非常好……

    现在我想通过这个电路控制4个电器....通过使用单独的继电器…
    所以，请告诉我，这怎么可能?? ?

    谢谢你！

    回复

  13. 你好，请问我可以把射频434兆赫的发射机和接收机换成射频315兆赫的发射机和接收机吗??
    它会起作用吗?

    回复

  18. 你好,
    我有射频控制器的工业项目。
    我们可以使用2公里的距离吗?
    如果有同样的电路，请告诉我。

    回复

  20. 我想为一个项目做这个电路，但需要确保我的面包板可以处理来自发射机和接收机的434MHz。我用的是ABRA-36面包板，想知道你用什么面包板来做这个，或者你知道我的是否有用吗?

    回复

  24. 先生，我做了同样的项目，但我用这个项目到我们的真正的设备如何连接这个项目模块到我们的设备?如何管理连接，我很困惑，请告诉我先生
