在检测车辆移动时发光的路灯

一般来说，路灯在晚上是开着的，而在白天是关着的。但是在晚上，如果没有车辆，路灯就不需要了。在能源日益减少的今天，节约能源是非常重要的因素。

(adsense1)

自然资源的替代品非常少，我们的下一代可能会面临很多问题，因为缺乏这些自然资源。我们已经看到了电路图和工作原理路灯强度自动控制电路在较早的帖子。这篇文章描述了一个电路，在检测车辆移动时将路灯开关，并在固定时间后保持不亮。

构建和输出视频

探测车辆移动时发光的路灯(使用AVR微控制器)

电路原理

该系统由Atmega8单片机、LDR、PIR传感器和RTC组成。该系统利用依赖光电阻和PIR传感器对路灯进行控制。

路灯是根据LDR上的太阳光强度来开启的。当阳光照射在依赖光的电阻上的强度较低时，其电阻值较高。当它完全处于黑暗中时，这个值会增加并变高。这个电阻值决定了路灯何时需要开启。

由于电阻值在午夜最大，实时时钟开始发挥作用。控制器检查没有交通流量的高峰时间，并关闭灯。当道路上有任何车辆时，PIR传感器就会检测到。

当检测到PIR传感器时，它只是指示微控制器打开路灯。然后打开灯2 - 3分钟，然后自动关闭。

这种方法的另一种方法是，使用PWM可以在不完全关闭灯的情况下保持最低强度，并在检测到车辆时将其切换到最大强度。但在这篇文章中，电路被设计成这样一种方式，灯是完全关闭的，只有当有任何车辆时才会打开。

(adsense2)

线路图

在车辆运动电路图上发光的路灯
在车辆移动时发光的路灯电路图bob多特蒙德官方下载电子产品中心

电路元件

  • ATmega8单片机
  • DS1307集成电路
  • PIR传感器
  • 异地恋
  • 液晶显示器
  • LED阵列

电路设计

该电路由ATmega8单片机、PIR传感器、光敏电阻和实时时钟、液晶显示器组成。

被动红外传感器，也称为PIR传感器连接到微控制器的PD0引脚。PIR传感器感知物体的运动。

PIR传感器内部将有一个IR探测器。世界上的每一个物体都放射出一些红外射线。这些是肉眼看不见的，但是电子元件可以检测到它们。不同的物体会发出不同波长的红外线。这些射线被PIR传感器探测到。PIR最初很高，一段时间后自动设置为低。每当它检测到任何物体的运动，它就会变低。

LDR连接到微控制器的ADC引脚- ADC0，因为LDR将产生由ADC转换为数字的模拟值。

光依赖电阻将有低电阻在光和高电阻在黑暗中。光依赖电阻在黑暗中电阻在欧姆范围内，在黑暗中电阻在兆欧姆范围内。当光落在LDR上时，它的电阻在很大程度上降低。

实时时钟IC采用DS1307，兼容I2C。实时时钟有8脚。1和2引脚连接到晶体振荡器理查德·道金斯引脚连接到电池上。RTC的第6引脚连接到单片机的PC5引脚th引脚连接到单片机的PC4引脚。

I2C是内部集成电路。这是一种两线接口协议，其中只用两个信号在两个设备之间传输数据。

LCD用于显示时间。4bit模式的LCD接口如图所示。从RTC读取时间并显示在LCD上。

如何操作这个电路?

  1. 开始给电路供电。
  2. LCD显示从RTC读取的时间。
  3. 将LDR置于黑暗中。现在街灯打开了。
  4. 现在微控制器连续检查时间。路灯在代码中写入的固定时间被打开。
  5. 在此之后，它们将自动切换。
  6. 将你的手放在PIR传感器前面，这将再次开关路灯，表明在检测到任何物体时，路灯都是亮的。
  7. 经过2-3秒的延迟后，灯再次自动开关。

请阅读相关文章自动路灯控制器使用继电器和LDR

使用8051和红外传感器探测车辆运动时发光的路灯

上面的电路显示了使用avr检测车辆运动时发光的路灯。这里是使用8051和红外传感器的电路。

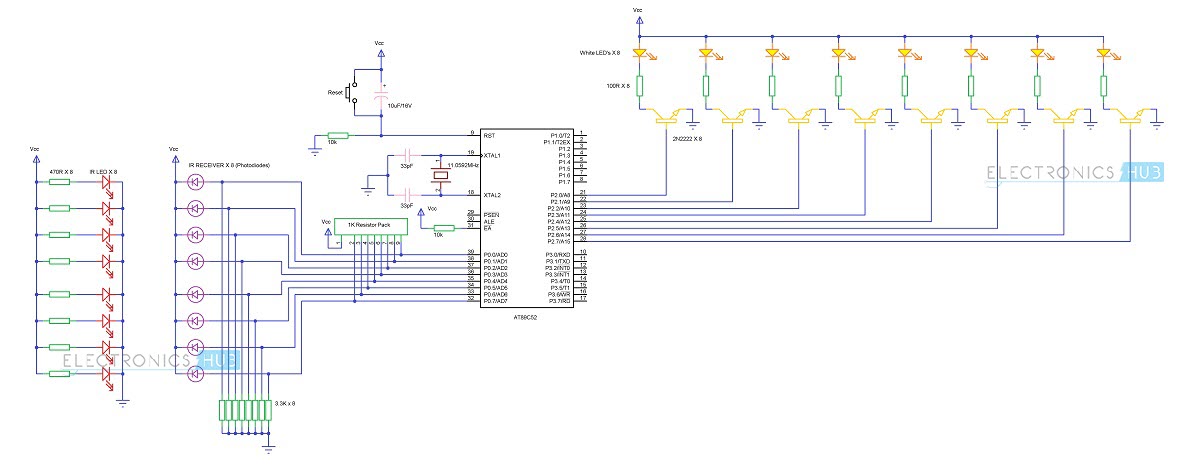

线路图

在检测车辆运动电路图上发光的路灯

组件

单片机部分
      • AT89C52单片机
      • AT89C52编程板
      • 11.0592 MHz石英晶体
      • 22pF陶瓷电容器
      • 2 × 10K电阻
      • 10uF电解电容器
      • 按钮
红外发射机和接收机科
      • 8 × IR LED (IR变送器)
      • 8 x 470R电阻
      • 8 x光电二极管(IR接收器)
      • 8 x 3.3K电阻
      • 1K x 8电阻包
负载部分
      • 8 x 2N2222 NPN晶体管
      • 8 × 100R电阻
      • 8个白色led

操作原理

该项目的工作原理在于红外传感器的功能。我们将在这个项目中使用透射式红外传感器。

在透射式红外传感器中，红外发射机和接收机面对面放置，以便红外接收机始终检测到红外发射机发射的红外射线。

如果在红外发射器和接收机之间有障碍物，红外射线被障碍物阻挡，红外接收机停止检测红外射线。

这可以配置为在微控制器的帮助下打开或关闭led(或路灯)。

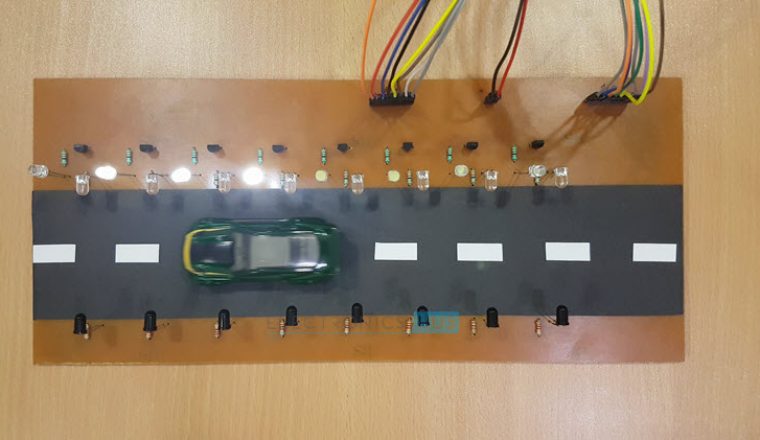

在检测车辆运动图像上发光的路灯

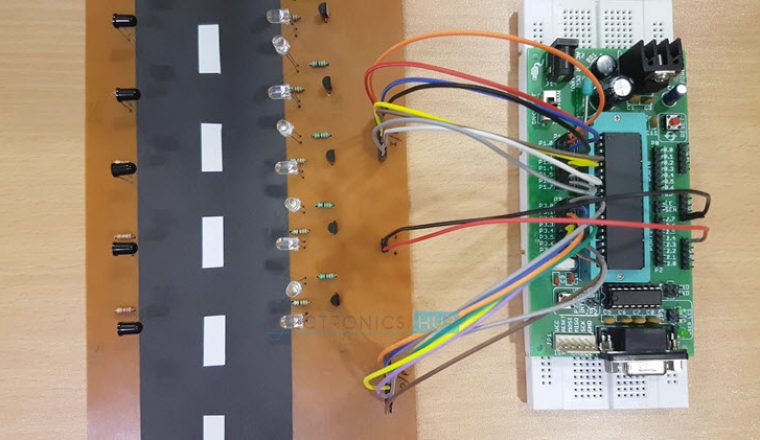

在检测车辆运动图像上发光的路灯

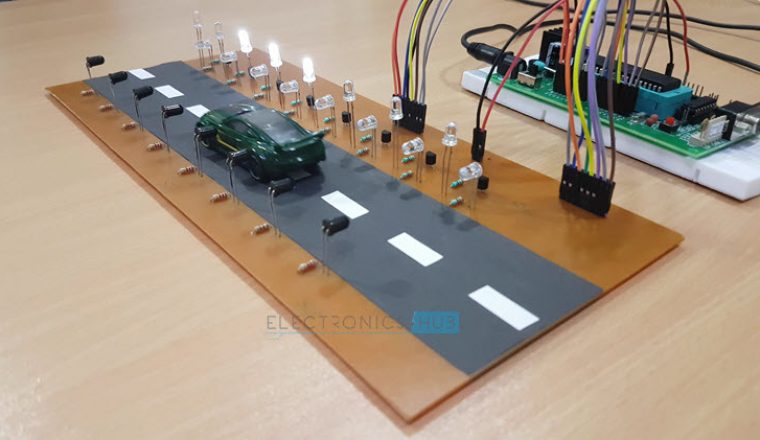

在检测车辆运动图像上发光的路灯

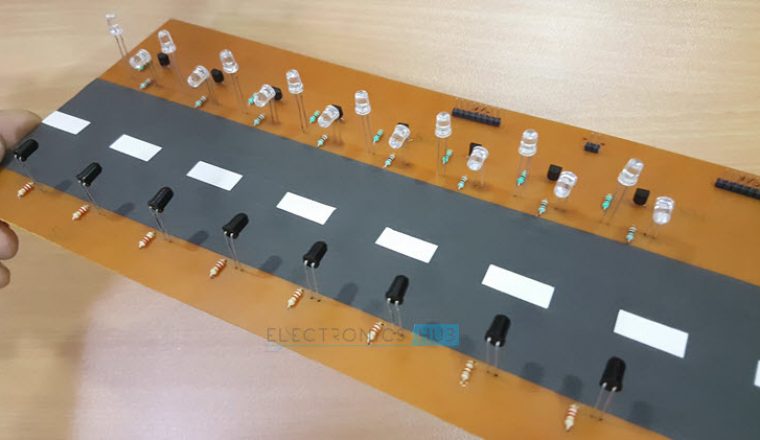

在检测车辆运动图像上发光的路灯

电路设计

该项目主要由AT89C52单片机、红外传感器(红外发射器和红外接收器)和led组成。

所需的基本连接8051单片机包括水晶，复位和外部访问。

为了使用片上振荡器，8051单片机需要一个外部时钟。这是由晶体振荡器提供的。11.0592MHz石英晶体连接到XTAL1和XTAL2引脚，两个22pF陶瓷电容器连接到它。

单片机的复位电路由10K电阻、10uF电容和按钮组成。复位电路的所有连接如图所示。

外部访问引脚用于访问外部存储器时，它连接到地。不管怎样，这里我们不打算使用外部内存。所以，通过10K电阻将这个引脚连接到Vcc。

下一个我们要连接的硬件是红外接收器。我们将把8个红外接收器连接到微控制器的0端口引脚。为了使用PORT0作为I/O端口，我们需要将外部上拉电阻连接到端口0引脚。

之后，连接IR接收器的输出，即光电二极管的阳极端子到端口0引脚。光电二极管的阴极端子连接到电源。此外，一个3.3k电阻连接在阳极端子和地之间。

电路的下一部分是红外发射机。红外发射机不是微控制器连接的一部分，因为红外发射机的唯一工作是连续发射红外线。

因此，将8个IR变送器与对应的8个470欧姆限流电阻与电源连接。

最后，我们需要连接led。我们需要借助晶体管将LED连接到微控制器的PORT2。8个2N2222晶体管的底座连接到微控制器的PORT 2，而晶体管的发射极连接到地。

一个LED连同一个100欧姆的串联限流电阻连接到晶体管的每个集电极端子上。

工作

本课题的目的是设计一个使用8051单片机的路灯控制系统，通过检测车辆的运动自动开启或关闭路灯。这里解释了这个项目的工作原理。
下面的GIF演示了项目的工作。

红外发射机与红外接收机直接放置在视线内，使红外接收机连续接收红外线。一旦红外接收器接收到红外线，单片机就会检测到逻辑1。如果红外线被某种方法阻挡，微控制器将检测逻辑0。

所以，微控制器的程序必须这样写，它会打开led，也就是这里的路灯，当它检测到逻辑0时，它会关闭led，当它检测到逻辑1时。

考虑两个红外传感器，即红外发射器和红外接收器被放置在道路的两侧。根据电路图，红外接收器连接到PORT0上，led连接到单片机的PORT2上。

开始时，当无障碍物时，红外接收机连续检测红外发射器发射的红外光。当汽车或其他车辆挡住任何红外传感器时，微控制器将立即打开三个led。

如果汽车挡住了第一个红外传感器，前三个led被微控制器打开。当汽车向前移动并挡住第二个红外传感器时，对应的下三个LED将被打开，前一组的第一个LED将被关闭。对于所有的IR传感器和led，该过程继续以这种方式进行。

应用程序

  • 路灯控制电路可用于普通道路、高速公路、快速路等。
  • 该项目还可应用于商场停车场、酒店、工业照明等。

优势

  • 如果照明系统全部采用LED灯，则可以降低维护成本，因为LED的寿命和耐用性高于通常用作路灯的霓虹灯。
  • 由于灯是自动打开或关闭的，可以节省大量的能源。

相关文章:

96年响应

      1. 项目程序代码
        Led_nl1位p2.7
        Led_nl2位p2.4
        Led_nl3位p2.1
        Led_rd1s1位p2.0
        Led_rd2s1位p2.2
        Led_rd1s2位p2.3
        Led_rd2s2位p2.5
        Led_rd1s3位p2.6
        Led_rd2s3位p3.0
        Ip_ldr位p1.0
        Ip_ir1位p1.1
        Ip_ir2位p1.2
        Ip_ir3比特p1.3
        Cont1 equ 25h
        Cont2 = 26h
        Cont3 equ 27h
        Cont4 equ 28h

        org 0000 h
        ljmp主要
        org 0003 h
        reti
        org 000 bh
        reti
        org 0013 h
        reti
        org 001 bh
        ljmp TIMER_1
        reti
        org 0023 h
        reti
        TIMER_1:
        clr tr1
        b2h mov tl1 # 0
        mov th1 # 03啊
        mov, cont1
        公司一个
        TIMER_NXT3 cjne, # 20 d
        mov, cont2
        生理改变TIMER_NXT1
        mov cont2,
        cjne, # 0 d, TIMER_NXT1

        TIMER_NXT1:
        mov, cont3
        生理改变TIMER_NXT2
        mov cont3,
        cjne, # 0 d, TIMER_NXT2
        setb led_rd1s2
        setb led_rd2s2
        TIMER_NXT2:
        mov, cont4
        生理改变TIMER_NXT3
        mov cont4,
        cjne, # 0 d, TIMER_NXT3
        setb led_rd1s3
        setb led_rd2s3
        TIMER_NXT3:
        setb tr1

        reti
        主要:
        mov psw, # 00 h
        mov sp, # 70 h
        ffh mov p0, # 0
        ffh mov p1 # 0
        ffh mov p2, # 0
        ffh mov p3, # 0
        mov tmod, # 10 h
        mov tcon # 00 h
        mov scon # 00 h
        b2h mov tl1 # 0
        mov th1 # 03啊
        mov即# 88 h
        mov ip, # 00 h
        setb led_nl1
        setb led_nl2
        setb led_nl3
        setb led_rd1s1
        setb led_rd2s1
        setb led_rd1s2
        setb led_rd2s2
        setb led_rd1s3
        setb led_rd2s3
        mov cont1 # 00 h
        mov cont2 # 00 h
        mov cont3 # 00 h
        mov cont4 # 00 h
        setb tr1
        main_lp:
        jnb ip_ldr, nxt4
        clr led_nl1
        clr led_nl2
        clr led_nl3
        nxt1:
        简森-巴顿ip_ir1, nxt2
        clr led_rd1s1
        clr led_rd2s1
        mov cont2 # 5 h
        nxt2:
        简森-巴顿ip_ir2, nxt3
        clr led_rd1s2
        clr led_rd2s2
        mov cont3 # 5 h
        nxt3:
        简森-巴顿ip_ir3, nxt4
        clr led_rd1s3
        clr led_rd2s3
        mov cont4 # 02 h
        nxt4:
        jnb ip_ldr, nxt5
        setb led_nl1
        setb led_nl2
        setb led_nl3
        setb led_rd1s1
        setb led_rd2s1
        setb led_rd1s2
        setb led_rd2s2
        setb led_rd1s3
        setb led_rd2s3
        nxt5:
        ljmp main_lp
        结束

        回复

  3. 请提供下列项目的详细资料:-
    1.在检测车辆移动时发光的路灯
    2.红外控制机器人车辆。
    3.智能交通灯控制和车辆识别使用交通摄像头没有地面传感器
    4.盲人智能电子工具的设计

    回复

  36. 很好。
    Pl项目电路布局十六进制文件发给我。所有细节等待你的回复
    谢谢

    回复

  44. 不错的项目，我非常喜欢…
    但你能给我详细的信息，包括控制器的程序吗?

    回复

  51. 不错的项目。能告诉我密码吗，长官。如果您能寄给我关于这个项目的全部细节，我将非常感激，以便我能更好地了解

    回复

  52. 你能给我发送在车辆运动时发光的路灯的详细信息吗?包括代码，以便进一步了解。

    回复

  63. 我有代码，它正在工作
    # includereg51.h
    #定义stlight P2
    #定义含义
    void main ()
    ｛
    = 0 x0ff感;
    stlight = 0 x00;
    而(1)
    ｛
    如果(sense^0)如果第一个ir值高
    stlight = 0 x3;开3灯
    如果(sense^1)如果2nd ir高
    stlight = 0 x7;开3灯
    如果(sense^2)如果3ir是高的
    stlight = 0 x0e;开3灯
    如果(sense^3)如果4ir高
    stlight = 0 x1c;开3灯
    如果(sense^4)如果5th ir高
    stlight = 0 x38;开3灯
    如果(sense^5)如果6ir高
    stlight = 0 x70;开3灯
    如果(sense^6)如果7ir高
    stlight = 0 xe0;最后三盏灯亮着
    如果(sense^7)如果8ir高
    stlight = 0 xc0;最后两盏灯亮着
    ｝
    ｝

    回复

  66. 电容和电阻在这里具体是用来做什么的，你能详细给我解释一下吗?请问这个电路的电源是交流的还是直流的，为什么?谢谢. .

    回复

  70. 这个项目是否适用于高速公路，在高速公路上，车辆的速度比正常道路要快，它们的发光时间也可以增加?

    回复
