简介
在这个项目中，我将展示如何通过使用CD4027 IC实现无线开关电路，在不与开关进行物理接触的情况下操作任何电气。
一般来说，我们在家里使用的电器和电子设备是通过开关来控制的，即我们拨动开关来打开或关闭电器。但在这个项目中，我将展示一个有趣的方式来控制任何设备，如灯泡为例。
这里实现的方法涉及到一个无线开关电路，当你在电路前面滑动我们的手时，设备(如Lamp)将被打开，如果你再次滑动你的手，设备将被关闭。
使用这个简单的无线开关电路，您可以避免与开关有物理接触的危险。
电路原理
这个无线开关电路的主要原理是LDR, LM741运算放大器和CD4027 JK触发器IC的功能，在这个电路中，你所需要的只是通过一个简单的光传感器，臭名昭著的LDR。
LDR的配置方式是，来自LED的光将持续落在LDR上，当您将手放在LED和LDR之间时，连接到电路的设备将打开。
运算放大器(此处使用LM741)检测到这个变化并触发触发器(使用CD4027)。设备将一直处于打开状态，直到您再次将手放在LDR上。
(adsense1)
相关文章:JK触发器使用CD4027

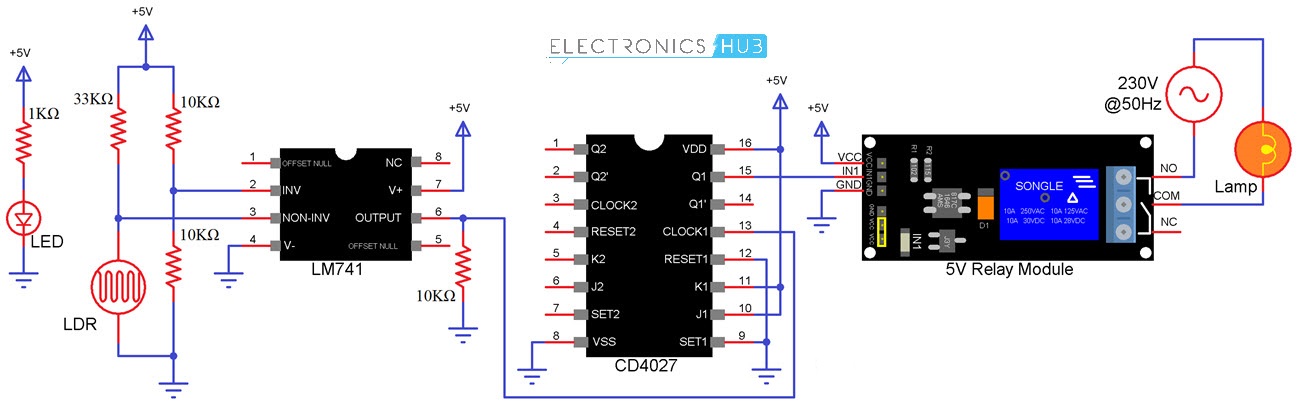

CD4027无线开关电路电路图
下图为项目的电路图。
组件的要求
- Cd4027 - 1
- Lm741 - 1
- 电阻
- 10kΩ - 3 .
- 33kΩ - 1
- 1kΩ - 1
- 异地恋
- 领导
- 5V继电器模块
- 灯
(adsense2)

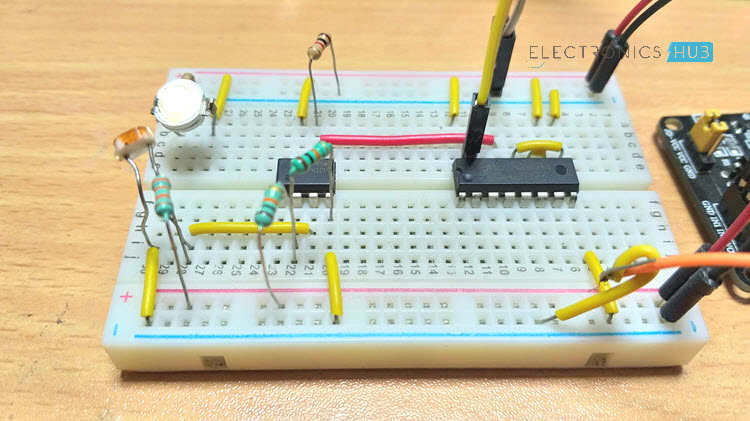

电路设计
电路的设计非常简单。首先，连接一个分压器(使用两个电阻或电位器)到运算放大器LM741的反相端子(引脚2)。现在，将LDR和电阻(再次形成分压器)连接到运算放大器的非反相端子(引脚3)。
将一个独立的LED(带限流电阻)放在LDR的一端，这样LED发出的光就会一直落在LDR上。

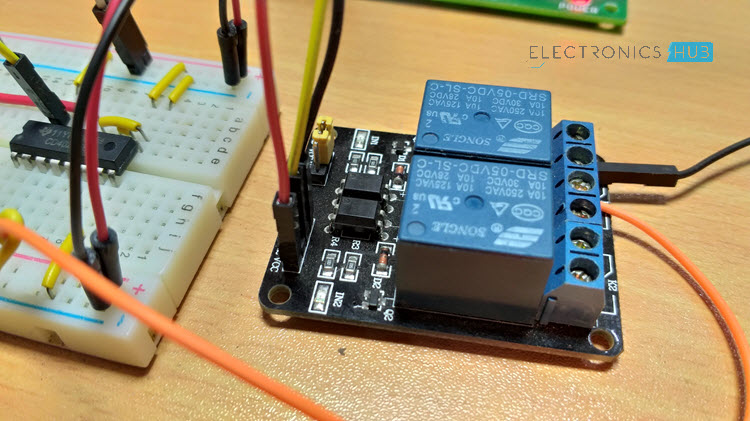

将运算放大器的输出(引脚6)连接到触发器IC CD4027的时钟(引脚13)。触发器的输出(引脚15)连接到5V继电器模块的继电器输入。
最后，将CD4027的J(引脚10)和K(引脚11)引脚连接到+5V，并将Set(引脚9)和Reset(引脚12)连接到GND。其余有关电源的连接是不言自明的。
注意:代替两个固定电阻连接到运算放大器的逆变输入，你可以连接一个电位器，改变电路的灵敏度。
警告:如果你打算使用一个真正的灯泡(在交流电源供电下运行)与继电器模块，你必须非常小心地进行连接。
无线开关电路工作
要理解电路的工作原理是很简单的。该电路主要依赖于两个集成电路。第一个是LM741，这是一个运算放大器。LM741运算放大器作为比较器用于检测LDR电压和参考电压。
另一个是JK触发器IC CD4027。它由两个JK人字拖组成，带有单独的设置和复位引脚。CD4027是用来改变状态时，信号被给予任何一个输入终端，可以得到多个输出。
在正常情况下，运算放大器的输出始终是低的，因为LDR将持续接收来自LED的光。
现在，只要有人通过他们的手在LDR，操作放大器的引脚3将在一个更高的电压时，与引脚2相比，因此引脚6将成为高的。
这种HIGH状态作为时钟脉冲提供给CD4027(触发器IC)的引脚13。由于触发器的J和K输入都是高电平，时钟脉冲将切换输出，即将使输出高电平。

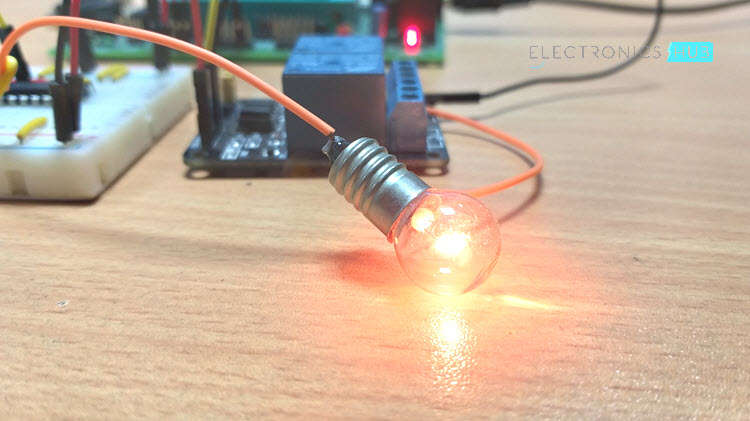

当CD4027的这个输出引脚连接到继电器的输入端时，连接到继电器的灯将亮起。
如果您再次传递您的手在LDR上，该过程重复，这一次，CD4027 IC的输出将变成LOW(从高切换到低)。这将导致继电器上的低输入，灯将被关闭。
